产品介绍—换热机组

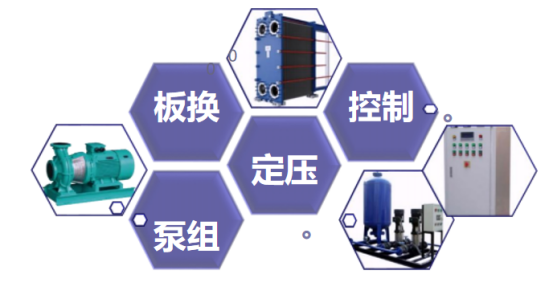

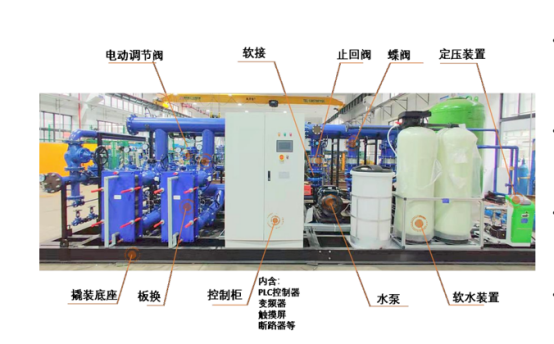

换热机组是由换热器、循环泵、补水泵、控制柜、过滤器、底座、管路、阀门、仪表等组成，并可加装自动定压补水装置、水处理设备、水箱、水泵变频控制、温控阀、远程通讯控制等，从而构成一个完整的热交换站。

产品优势

1、整体设计、采购：模块化设计、提高设计效率；一个订单解决所有设备部件采购

2、施工空间最优化：减少机房占地面积，布置紧凑有序；对接只需4个管道接口和1条电缆

3、智能高效运行：一键自动启停、无人值守运行；宽大触摸屏、触控操作方便

4、整体维保计划：监测板换压降数据，量化维护周期；专业的维保团队，快速的响应速度

工作原理

板式换热机组是把一次网得到热量，自动连续的转换为用户需要的生活及采暖用水。蒸汽或热水在温控阀的控制下，按供热系统所需的流量从机组的一次侧入口进入板式换热器，换热器以间接换热方式将热用户的采暖(生活)回水加热后，从机组一次侧出口流出；二次侧回水首先经过过滤器除去污垢后，再通过二次侧循环泵进入换热器被蒸汽或热水加热后供用户使用，生产出于采暖、空调或生活用水等不同温度的热水。

蒸汽或高温水进入板式换热器后，变成凝结水或高温回水返回热源，进行一、二次供热系统的回路循环。

一次热媒在板式换热机组换热后又回至一次供热管网。系统的水量损失由补水泵按设定的压力自动补充，确保系统压力稳定、正常运行。

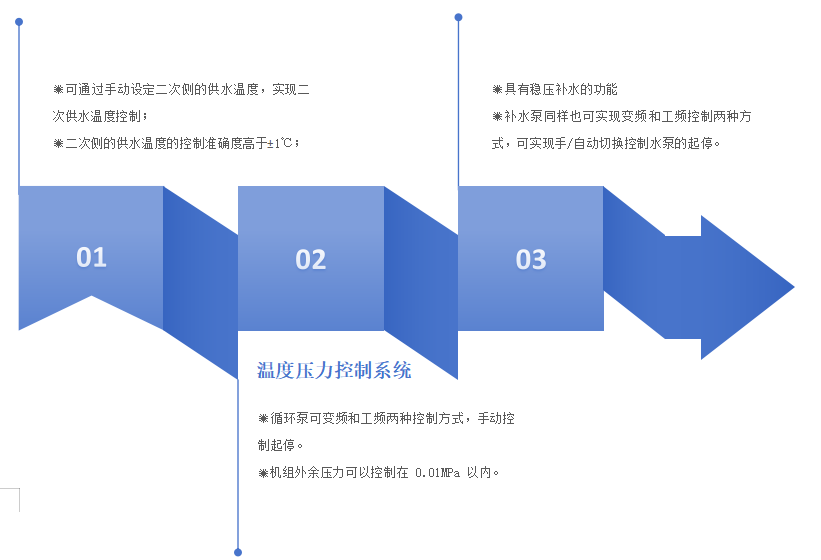

控制原理

日常使用注意事项

日常设备启动：

✹将循环系统进行运行前充水，并打开循环泵排气阀，排净空气。

✹关闭循环泵的出水阀，开启泵后的进水阀，启动循环泵。

✹循环泵运行正常后慢慢打开泵出水阀，使系统正常运行；

✹慢慢打开板式换热器的进口阀，使蒸汽或高温水进入换热器，同时注意观察系统压力变化和温度变化情况，避免超温超压 。

日常设备停运：

✹关闭高温水（或蒸汽）入口阀门，使循环温度下降；

✹关闭循环阀门；

✹切断循环泵电源；

✹切断总电源。

特别事项！！！

   设备发生如下情况时应立即停机检查：

    水泵启动不正常，有噪音、发热（烫手）及启动困难；

    仪表指示失灵；

 板换或系统严重泄漏；

     循环系统充水前禁止启动水泵；

 普通型换热机组介质温度不超过 180℃，若介质温度超过 180℃，应注明该设备为高温型。

日常巡检注意事项：

机组在使用过程中应注意一些特性，避免造成损害。应按照以下注意事项逐项检查

1）板式换热器：

观察板片及垫片的外延是否有损；

观察板片及垫片的清洁度，看表面是否有附着物。

2）水泵：

电机盖是否有变形；

水泵是否运行平稳，有无异常噪音震动；

         机械密封是否漏水；
